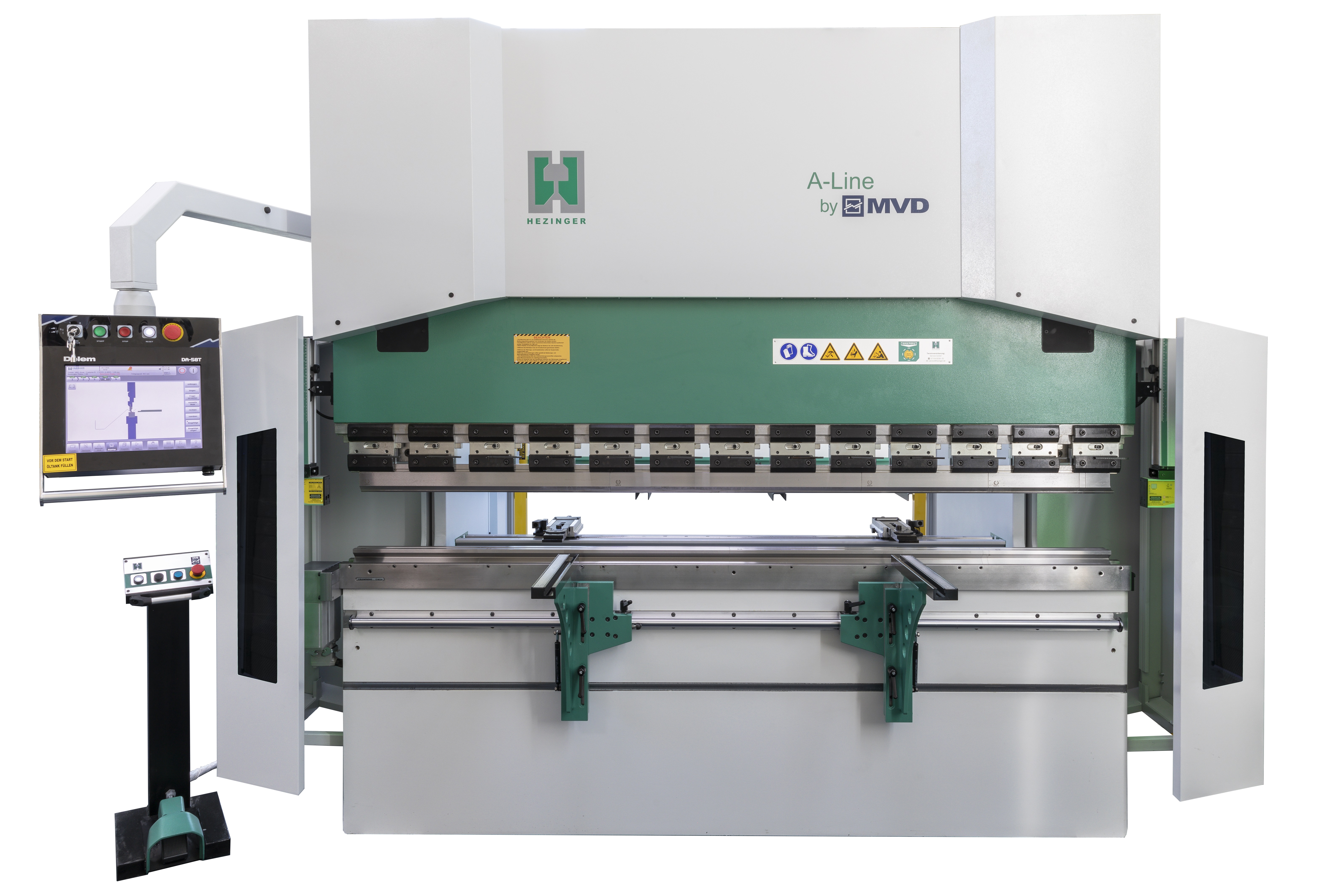

CNC-gesteuerte Kantpresse

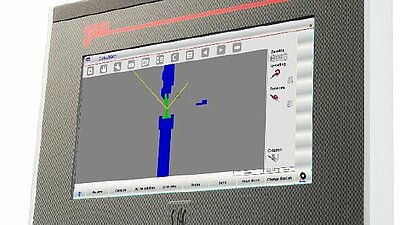

Für die Kantpresse A-Line sind auch ESA-Steuerungen lieferbar
CNC-gesteuerter Hinteranschlag mit R-Achse für die Höheneinstellung
Seitlich sind die Anschlagfinger auf einer Linear-Führung verfahrbar
perfekte Kant-Ergebnisse dank der gesteuerten WILA-Bombierung
Vordere Auflagearme seitlich in Linear-Führung verfahrbar
manuelle Schnell-Klemmung für das Oberwerkzeug mit Klemm-Hebel
CNC-gesteuerte Kantpresse: CNC-gesteuerte hydraulische Abkantpresse
Die Kantpresse A-Line von Hezinger ist die ideale Einstiegmaschine in die Blechbearbeitung. Die Kantpresse besticht durch einen extrem günstigen Preis und soll eine echte Alternative zu einer gebrauchten Kantpresse darstellen. Aber auch die Kantpresse A-Line verfügt über alle klassischen Qualitätsmerkmale der Hezinger-Maschinen. Im Grundpreis sind alle sicherheitsrelevanten Bauteile bereits enthalten, wie der Laser am Oberwerkzeug oder die Sicherheits-SPS FMSC von Fiessler. Auch die Rückseite der Kantpresse ist mit einem Lichtvorhang abgesichert, die Lieferung erfolgt mit CE-Zeichen, Bedienungsanleitung und einer CE-Konformitätserklärung.
Kantpressen der Baureihe A-Line werden mit einer Presskraft bis 2.200 kN gebaut für Abkantlängen von 1.250 bis 4.100 mm. Als Werkzeug-Ausstattung hat sich für die Kantpresse das Werkzeug für die SYSTEM-Klemmung als optimal erwiesen. Oben gibt es mit dem Ausstattungspaket eine manuelle Schnellklemmung und vorne am Tisch zwei Auflagearme, welche seitlich leicht auf einer Linearführung verfahrbar sind. Die Kantpresse kann um eine Fingerhöhenverstellung (R-Achse) und um eine motorische Bombierung erweitert werden.
Optionale Steuerungen DELEM oder ESA
Kantpressen der Baureihe A-Line werden CNC-Steuerung für mindestens 3 Achsen ausgeliefert. Es stehen 2 Alterativen für die Steuerung zur Verfügung: Von DELEM die DA53T mit Biegewinkel-Direkteingabe oder die DA58T mit 2D-Grafik und offline Software PROFILE-TL. Möglich ist aber auch die Lieferung mit ESA-Steuerungen 2D-Grafik, entweder die S630 mit 10" oder die S640 mit 15" TouchScreen-Bildschirm.
Sicherheit und Präzision durch einfache Bedienung
Die Steuerung der Abkantpresse Hezinger PressLine PRL/PRCN erfolgt über optionale CNC-Steuerung oder über ein intuitives Bedienpult. Hier wird der Anwender in der Bedienung sehr anschaulich unterstützt. Über das LCD-Farbdisplay des Touch-Screens wird über 3D-Simulation die Bearbeitung aufgezeigt. Über automatische Berechnung von Biegefolgen und programmierbare Biegeprogramme ist die Anwendung denkbar einfach. Darüber hinaus werden Presskräfte, Biegetoleranzen, Prägekraft, Bombiereinstellungen sowie Werkzeugsicherheitseinstellungen automatisch berechnet. Die Abkantpresse wird über einen Fußschalter bedient. Neben diesem sicherheitsrelevanten Aspekt wird der Bediener auch über einen Sicherheitslaser an der Front und einer Lichtschranke an der Rückseite der Abkantpresse Hezinger PressLine PRL/PRCN geschützt.
Günstiger Preis für hohe Wirtschaftlichkeit
Die Kantpressen sind streng auf Wirtschaftlichkeit ausgerichtet. Einer Reduzierung der Optionen führt zu einer stärkeren Standardisierung, auf hohem Qualitätsniveau. Dadurch kann Hezinger eine größere Anzahl baugleicher Kantpressen der A-Line herstellen und entsprechend den Preis attraktiv gestalten. Die Kantpresse der Baureihe A-Line wird somit zu einer echten Alternative für eine gebrauchte Anlage oder einem Import-Gerät aus Fernost.
Ihre Vorteile mit der Kantpresse A-Line
- Stabile, zugängliche Bauweise bis 2.200 kN
- Seitlich verfahrbare Auflagearme
- 3 gesteuerte CNC-Achsen, 4 manuelle Achsen
- Frontschutz über Sicherheitslaser
- Rückseite durch Lichtschranke geschützt
- Steuerung wahlweise ESA oder DELEM
- Selbstzentrierender Tisch
- Werkzeugklemmung über manuelle Schnellklemmung
- Stabile, schwere Stahlkonstruktion
Technische Daten zu Kantpresse Die Leistung bezieht sich auf die Blechdicke bei kompletter Biegelänge in einer V-Öffnung von 8 x Blechdicke
| Modell | Kant-Länge | Durchgang | Ausladung | Presskraft | Leistung (mm) ST|VA|ALU | Basispreis | |
|---|---|---|---|---|---|---|---|
| A040-1250 | 1.250 mm | 1.100 mm | 410 mm | 400 kN | 5,0|3,0|7,0 | ab 43.900 € | |
| A060-2100 | 2.100 mm | 1.600 mm | 410 mm | 600 kN | 4,0|2,5|6,0 | ab 50.300 € | |
| A060-2600 | 2.600 mm | 2.100 mm | 410 mm | 600 kN | 3,0|2,0|5,0 | ab 54.300 € | |
| A100-2100 | 2.100 mm | 1.600 mm | 410 mm | 1.000 kN | 6,0|4,0|8,0 | ab 57.200 € | |
| A100-2600 | 2.600 mm | 2.100 mm | 410 mm | 1.000 kN | 5,0|3,0|7,0 | ab 57.200 € | |
| A100-3100 | 3.100 mm | 2.600 mm | 410 mm | 1.000 kN | 4,0|2,5|6,0 | ab 61.000 € | |
| A135-2100 | 2.100 mm | 1.600 mm | 410 mm | 1.350 kN | 7,0|4,0|10,0 | ab 67.000 € | |
| A135-2600 | 2.600 mm | 2.100 mm | 410 mm | 1.350 kN | 7,0|4,0|10,0 | ab 69.200 € | |
| A135-3100 | 3.100 mm | 2.600 mm | 410 mm | 1.350 kN | 6,0|3,5|8,0 | ab 64.900 € | |
| A135-3700 | 3.700 mm | 3.200 mm | 410 mm | 1.350 kN | 5,0|3,0|7,0 | ab 71.600 € | |
| A135-4100 | 4.100 mm | 3.600 mm | 410 mm | 1.350 kN | 5,0|3,0|7,0 | ab 76.500 € | |
| A175-2600 | 2.600 mm | 2.100 mm | 410 mm | 1.750 kN | 7,0|4,0|10,0 | ab 68.500 € | |
| A175-3100 | 3.100 mm | 2.600 mm | 410 mm | 1.750 kN | 7,0|4,0|10,0 | ab 70.200 € | |
| A175-3700 | 3.700 mm | 3.200 mm | 410 mm | 1.750 kN | 6,0|3,5|8,0 | ab 77.700 € | |
| A175-4100 | 4.100 mm | 3.600 mm | 410 mm | 1.750 kN | 6,0|3,5|8,0 | ab 82.400 € | |
| A220-2100 | 2.100 mm | 1.600 mm | 410 mm | 2.200 kN | 11,0|6,0|15,0 | ab 70.800 € | |
| A220-2600 | 2.600 mm | 2.100 mm | 410 mm | 2.200 kN | 9,0|5,0|12,0 | ab 74.200 € | |
| A220-3100 | 3.100 mm | 2.600 mm | 410 mm | 2.200 kN | 8,0|4,5|11,0 | ab 75.400 € | |
| A220-3700 | 3.700 mm | 3.200 mm | 410 mm | 2.200 kN | 7,0|4,0|10,0 | ab 83.500 € | |
| A220-4100 | 4.100 mm | 3.600 mm | 410 mm | 2.200 kN | 7,0|4,0|10,0 | ab 90.000 € |
