CNC-gesteuerte Laserschneidanlage
Betriebsbereite Laser-Schneidanlage mit CE-konformer Einhausung für mehr Sicherheit
Der IPG-Multi-Mode-Faserlaser wird mit Leistungen von 2kW bis 8 kW angeboten
volle Kontrolle über alle Funktionen dank ESA-CNC und Kamera-Überwachung im Schneidraum
komplettes CAD/CAM-Softwarepaket von Lantek mit automatischem Teile-Schachteln
gesteuerter Wechseltisch mit 24 Sekunden Wechselzeit für mehr Produktivität und Effizienz
CNC-gesteuerte Laserschneidanlage: Hezinger-LaserLine mit IPG-Laserquelle
Beschreibung
Die Laser-Schneidmaschinen werden mit IPG-Laserquelle, Precitec-Kopf und kompletter ESA-Software betriebsfertig ausgeliefert.
Die Laseranlagen der Baureihe F werden nach unseren strengen Vorgaben und Stücklisten bei MVD Inan in Konya gefertigt. Die Fertigung sowie die Endabnahme sind einer ständigen Qualitätskontrolle unterworfen. Alle verwendeten Komponenten wurden von Hezinger freigeben.
Die Lieferung erfolgt mit CE-Zeichen und CE-Konformitätserklärung (Abnahme durch SGS). Die deutsche Bedienungsanleitung und die Maschinen-Dokumentation erfüllen alle aktuellen Vorschriften.

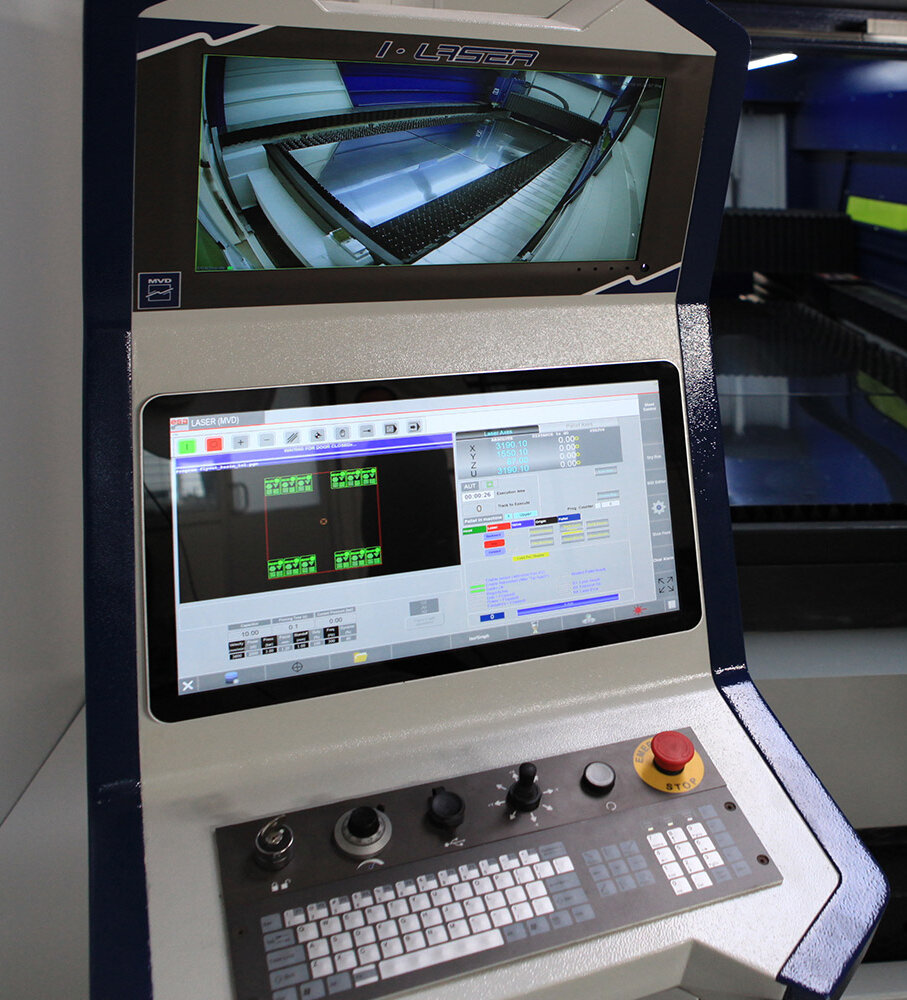

Kamera-Überwachung-System
Dank der Kameras inner- und außerhalb der Maschine, ist der Arbeitsstatus durch den CNC-Bedienfeld sowie dem Fernzugriff jederzeit verfolgbar.
- CNC-Bedienfeld
- Windows-basiertes Betriebssystem
- Multi-Touch-Farbgrafik-Display
- Multi-Funktions-Tastaturunterstützung, Joystick und Geschwindigkeitspotentiometer
- Schnelle Maschinensteuerung und Datenübertragung mit EtherCAT Communication
- Parameterbibliothek für Anforderung unterschiedlicher Materialarten und -stärken.
- Mit Fly-Cut-Funktion sind ähnliche Schnittrichtungen ohne Änderung der Schneidtechnologie möglich.
- Effektiver Prozesszeitvorteil bei dünnen Blechen, durch das ‘’No-piercing’’ Einstech-Technologie.
- Bessere Ergebnisse bei dicken Schnitten durch Priorisierung aller Piercings vor dem regulären Schnitt.
- Programmübertragungsfunktion mit Rechner möglich.
- Mehrsprachige Unterstützung.
- Erweiterte Blecherkennungsfunktionen
- Referenzoptionen, sowie Blechausrichtungsfunktionen
- Festlegen verschiedener Benutzer-Login-Stufen für Bediener / Wartung / Admin
- Multifunktionale Auftragssuche / Abruffunktion für Werkstückaufträge
Ihre Vorteile einer betriebsfertigen Laser-Schneidanlage
Alle im Werk vorgenommenen Einstellungen werden unverändert, einteilig Beladen und am Arbeitsort installiert. Die Maschine ist in kurzer Zeit arbeitsfähig (schneidefähig). Alle im Werk vorgenommenen Einstellungen werden unverändert übernommen und transportiert. Alle Glasfaserkabeln, Resonatoren und elektrische Anschlüsse sind in kürzester Zeit Einsatz- und schneidebereit.
- Praktisches anwenderorientiertes und benutzerfreundliches Schrankdesign.
- Maschinenkörper- und Brückendesign wurden optmimal gestaltet.
- Minimale Aufstellfläche
- Hochgenaue Stahl-Schweiss-Konstruktion mit hohen Genauigkeitskriterien
- Zahnstangenantrieb-System
- IPG-Faserlaserquelle
- IPG- oder OMI-Laserkühlereinheit
- Precitec ProCutter Schneidkopf
- Erweiterte Touchscreen-CNC-Steuerung
- Einfache, übersichtliche und benutzerfreundliche Tischoberfläche
- Schnelle und robuste Be- und Entladeeinheit
Technische Daten zu Laserschneidanlage Die Leistung bezieht sich auf die Blechdicke bei kompletter Schnittlänge
| Modell | Schneidlänge | Schneidbreite | Leistung (mm) ST|VA|ALU | |
|---|---|---|---|---|
| Laserschneidanlage HLF20120 | 12000 mm | 2000 mm | 30,0|20,0|20,0 mm | |
| Laserschneidanlage HLF 1530 | 3000 mm | 1500 mm | 30,0|20,0|20,0 mm | |
| Laserschneidanlage HLF 2040 | 4000 mm | 2000 mm | 30,0|20,0|20,0 mm | |
| Laserschneidanlage HLF 2060 | 6000 mm | 2000 mm | 30,0|20,0|20,0 mm | |
| Laserschneidanlage HLF 2560 | 6100 mm | 2500 mm | 30,0|25,0|25,0 mm | |
| Laserschneidanlage HLF 2120 | 12000 mm | 2000 mm | 30,0|25,0|25,0 mm |
Laserschneidanlage HLF20120
Laserschneidanlage HLF 1530
Laserschneidanlage HLF 2040
Laserschneidanlage HLF 2060
Laserschneidanlage HLF 2560
