CNC gesteuerte Abkantmaschine
LCD-Farbdisplay 17“ TFT-Bildschirm mit TouchScreen zur Steuerung mit 1GB Speicherkapazität und 3D Simulation und automatischer…
Aktive LED zeigen direkt die Werkzeugpositionen an um einen schnellen Werkzeugwechsel zu unterstützen.
Mit den Füßen wird die Kantbank sicher und ohne Hände bedient.

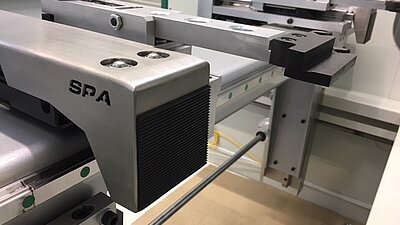

Pneumatische Blech-Auflage vom Hinteranschlag vorfahrend für ein besseres Handling
Der Hinteranschlag kann auf bis zu 6 Achsen erweitert werden X1 X2 R1 R2 Z1 Z2
CNC gesteuerte Abkantmaschine: CNC-Abkantpresse der Industrie-Baureihe
Moderne Abkantpressen bieten Ihnen ein Höchstmaß an präziser Biegetätigkeit, kombiniert mit einfacher Bedienung und langer Maschinenlebensdauer. Die Abkantpresse PressLine Baureihe PRL/PRCN von Hezinger bietet Ihnen darüber hinaus in der Grundausstattung umfassende Funktionalitäten und ist noch dazu über spezielle Funktionen erweiterbar. Die Abkantpresse Hezinger PressLine Baureihe PRL/PRCN ist für kleine Losgrößen bis hin zu größeren Losgrößen und umfangreichen Biegearbeiten konzipiert. Die CNC-gesteuerte Maschine liefert Ihnen hohe Genauigkeit und Sicherheit in der Biegearbeit und bearbeitet Blechstücke unterschiedlichster Größen.
Die Abkantpresse PressLine Baureihe PRL/PRCN ist in zwei In zwei Designs erhältlich.
Im PRCN-Design werden Maschinen mit höheren Biegebreiten und Presskräften angeboten. Die Bedienung dieser Maschinenlinie erfolgt wahlweiße über ein hängendes Bedientableau oder über ein fahrbares Bedienpult.
Optionale CNC-Steuerung
Beide Abkantpressen der Baureihe Pressline PRL/PRCN können mit einer optionalen CNC-Steuerung ausgestattet werden. Diese unterstützt den Anwender noch mehr bei der Abkant-Arbeit. Darüber hinaus können die CNC-gesteuerten Maschinen im Gegensatz zu manuell gesteuerten und überwachten Maschinen zeitlich nahezu unbegrenzt eingesetzt werden. Bei der Hezinger PressLine Baureihe PRL/PRCN wählen Sie aus einer Linie, die Ihnen hinsichtlich Leistung und zu bearbeitenden Materialien eine enorme Vielfalt bietet und über weitere Funktionen noch dazu eine Bandbreite an funktionellen Möglichkeiten.
Sicherheit und Präzision durch einfache Bedienung
Die Steuerung der Abkantpresse Hezinger PressLine PRL/PRCN erfolgt über optionale CNC-Steuerung oder über ein intuitives Bedienpult. Hier wird der Anwender in der Bedienung sehr anschaulich unterstützt. Über das LCD-Farbdisplay des Touch-Screens wird über 3D-Simulation die Bearbeitung aufgezeigt. Über automatische Berechnung von Biegefolgen und programmierbare Biegeprogramme ist die Anwendung denkbar einfach. Darüber hinaus werden Presskräfte, Biegetoleranzen, Prägekraft, Bombiereinstellungen sowie Werkzeugsicherheitseinstellungen automatisch berechnet. Die Abkantpresse wird über einen Fußschalter bedient. Neben diesem sicherheitsrelevanten Aspekt wird der Bediener auch über einen Sicherheitslaser an der Front und einer Lichtschranke an der Rückseite der Abkantpresse Hezinger PressLine PRL/PRCN geschützt.
Flexible Werkzeugklemmung
Die Werkzeugklemmung der Abkantpresse Hezinger PressLine PRL erfolgt manuell, pneumatisch oder hydraulisch. So haben Sie die freie Wahl hinsichtlich der Auswahl Ihres Werkzeuglieferanten. Das spezielle Sway-Bend-System der Hezinger PressLine PRL sorgt dafür, dass der Biegebalken der Abkantpresse gestützt ist und am hydraulischen Zylinder mit im Ölbad liegenden Kugelgelenken befestigt ist. Dieses Konzept erlaubt Ihnen eine programmierbare Schrägstellung des Oberbalkens von bis zu +/- 50 mm – für noch mehr Flexibilität, Sicherheit und Präzision in Ihrer Blechbearbeitung.
Vielseitige Arbeitserleichterung für hohe Wirtschaftlichkeit
Die Abkantpresse Hezinger PressLine PRL/PRCN ist eine produktive Maschine, die an Ihren Bedarf hinsichtlich Länge, Leistung und Ausstattung angepasst wird. Eine pneumatische Auflage am Hinteranschlag sorgt für das plane Liegen des Blechs. Die vorderen Auflagearme, ca. 500 mm lang, sind frei positionierbar. Optional bietet Ihnen die Abkantpresse höhenverstellbare Auflagearme mit Mess-Skala, die komplett auf der Linearführung gelagert sind, mit Kugelrollen zur besseren Blechführung.
Die Blechdickenmessung wird über die CNC-Hydraulik über die Abtastung durch das Oberwerkzeug vor der Biege-Eintauchung durchgeführt. Der selbstzentrierende Tisch (in PRCN in Grundausstattung enthalten) unterstützt Sie bei der präzisen Arbeit. Über ein optionales Winkelmessgerät erhöhen Sie darüber hinaus die Arbeitsgeschwindigkeit in der präzisen Bearbeitung. Dabei können Sie bei der Hezinger Abkantpresse aus einer elektronischen Winkelkorrektur mit digitaler Übertragung der Daten an die Steuerung oder einem vollautomatischen Winkelmess-System mit Laser und Kamera wählen. Die Abkantpresse Hezinger PressLine PRL ist so konzipiert, dass Sie – egal welche Losgrößen Sie fahren – hinsichtlich Produktivität und Wirtschaftlichkeit immer die optimale Entscheidung treffen.
Ihre Vorteile mit der Hezinger PRL/PRCN
- Gehärtete Kugelumlaufspindeln und gehärterer Führungsschlitten
- Schwere Linearführung mit großem Kugelschlitten
- 4 gesteuerte CNC-Achsen, 2 manuelle Achsen
- Frontschutz über Sicherheitslaser
- Rückseite durch Lichtschranke geschützt
- Steuerung über CNC oder LCD Touch-Display und Fußschalter
- Selbstzentrierender Tisch
- Programmierbare Schrägstellung des Oberbalkens +/- 50 mm
- Werkzeugklemmung manuell, hydraulisch oder pneumatisch
- Stabile, schwere Stahlkonstruktion
Technische Daten zu Abkantmaschine Die Leistung bezieht sich auf die Blechdicke bei kompletter Biegelänge in einer V-Öffnung von 8 x Blechdicke
| Modell | Kant-Länge | Durchgang | Ausladung | Presskraft | Leistung (mm) ST|VA|ALU | Basispreis | |
|---|---|---|---|---|---|---|---|
| PRCN25030 | 3.100 mm | 2.600 mm | 400 mm | 2.500 kN | 10,0|6,0|14,0 | ab 133.100 € | |
| PRCN25035 | 3.600 mm | 3.100 mm | 400 mm | 2.500 kN | 9,0|5,5|12,0 | ab 147.300 € | |
| PRCN25040 | 4.100 mm | 3.600 mm | 400 mm | 2.500 kN | 8,0|5,0|11,0 | ab 152.200 € | |
| PRCN30030 | 3.100 mm | 2.600 mm | 400 mm | 3.000 kN | 12,0|7,0|16,0 | ab 145.800 € | |
| PRCN30035 | 3.600 mm | 3.100 mm | 400 mm | 3.000 kN | 11,0|6,5|15,0 | ab 162.700 € | |
| PRCN30040 | 4.100 mm | 3.600 mm | 400 mm | 3.000 kN | 10,0|6,0|14,0 | ab 166.200 € | |
| PRCN40035 | 3.600 mm | 3.100 mm | 400 mm | 4.000 kN | 13,0|7,5|18,0 | ab 181.100 € | |
| PRCN40040 | 4.100 mm | 3.600 mm | 400 mm | 4.000 kN | 12,0|7,0|16,0 | ab 185.700 € | |
| PRCN45035 | 3.600 mm | 3.100 mm | 400 mm | 4.500 kN | 16,0|9,0|22,0 | ab 194.700 € | |
| PRCN45040 | 4.100 mm | 3.600 mm | 400 mm | 4.500 kN | 14,0|8,5|20,0 | ab 203.300 € | |
| PRCN50035 | 3.600 mm | 3.100 mm | 400 mm | 5.000 kN | 18,0|11,0|24,0 | ab 204.700 € | |
| PRCN50040 | 4.100 mm | 3.600 mm | 400 mm | 5.000 kN | 16,0|12,0|22,0 | ab 213.100 € |
