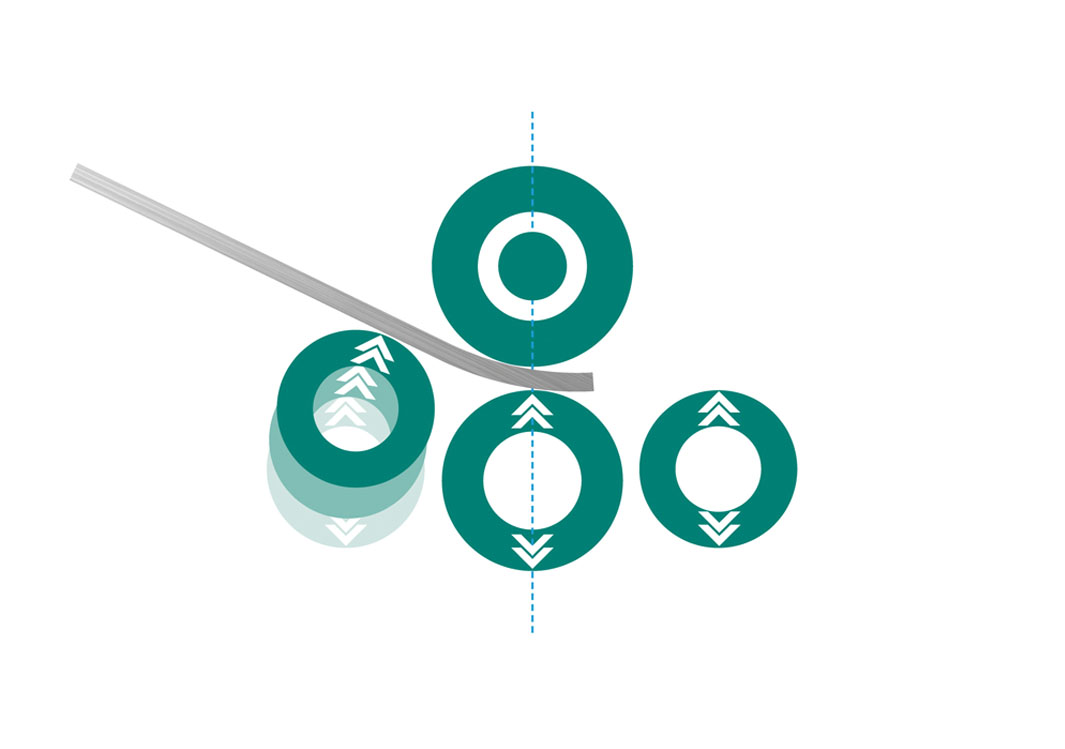

Biegeprinzip 4-Walzen
Rundbiegemaschine MG4R
Walzen-Zustellung
- Die Zustellung der Seitenwalzen erfolgt über Kniehebel
- Optimale Kraftumsetzung
- Geringer Verschleiß und mehr Biegequalität
Walzen-Parallelität
Torsionswelle oder elektronischer Gleichlauf
Die Zustellung der Seitenwalzen erfolgt über Kniehebel in einer Halbkreis-Bewegung.
Die Parallelität der Seitenwalzen wird dabei auf zwei Versionen realisiert:
- Torsionswelle (Bild links) mit dem Vorteil, dass die einmal eingestellte Anlage auch bei einseitiger Belastung (wie Konischbiegen) stabil die Parallelität hält.
- Elektronische Messeinrichtung mit einer Steuerung für die Synchronisation
Kleinster Durchmesser
- Bei einer Kapazität von 65% der Biegeleistung
- Durchmesser vom 1,1-fachen der Oberwalzengröße (D)
Gerade Walzen-Zustellung
Alternative Bauweise als MG4LG und MG4K
Statt der Zustellung über Kniehebel wird die 4-Walzen Rundbiegemaschine auch als Modell MG4LG mit linear-geführten, geraden Walzen-Zustellung gebaut.
In der unteren Ausgangslage sind die Seitenwalzen näher an der Unterwalze - es können also kürzere Abwicklungen für beispielsweise Kreis-Segmente bearbeitet werden.
Mit der Baureihe MG4K wird zusätzlich die Unterwalze (horinzontal) und die Oberwalze (vertikal) verfahrbar - das reduziert nochmals das gerade Anbiegeende.
